§ 結構：
· 兩個帶凹形爪，具有高同心度的聯軸器套筒。
· 配合間隙H7 +鍵槽DIN6885 +緊固螺釘DIN916或者使用預鉆孔方式
§ 溫度范圍：取決于所選用的梅花形彈性環。
§ 扭轉剛性：為了傳動系統的優化提供不同邵氏硬度的梅花形彈性環。
§ 配合間隙：軸套連接0.01 - 0.05毫米。
§ 材料：
· 聯軸器套筒：到450系列為高強度鋁制，從800系列起為鋼制
· 彈性環：由精密模壓，極其耐磨并且耐熱穩定的塑料材質制成
§ 轉速：標準參見表格超過10000轉/分鐘時聯軸器需使用精細動平衡（請注明）。
§ 技術參數：
· 額定扭矩：0.5 - 2.150 Nm
· 轉速可達28000轉/分鐘
§ EK1型彈性聯軸器產品特點：
· 經濟型結構式樣
· 軸向安裝
· 可根據客戶的特殊應用要求進行調整修改
· 良好的同心度
· 緩沖減振
· 電絕緣
· 插入式
· 由于鍵槽連接，間隙很小
|

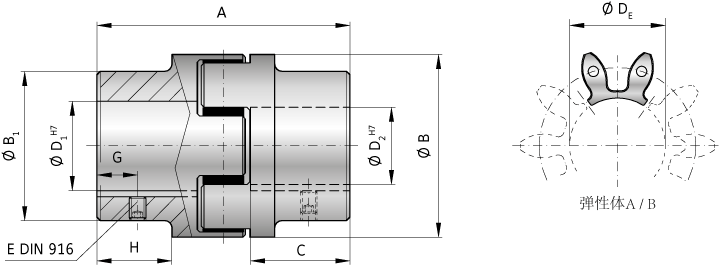

EK1系列 |
|
2500 |
4500 |
9500 |
|||||||||
|
類型（彈性體插入物） |
|
|
|
||||||||||
|
額定扭矩（Nm） |
T KN |
|
|
|
|||||||||
|
最大。扭矩（Nm） |
T Kmax |
|
|
|
|||||||||
|
總長（mm） |
一個 |
213 |
272 |
341 |
|||||||||
|
外徑（mm） |
B / B 1 |
一百五十五分之一百六十○ |
一百九十〇分之二百二十五 |
二百四十零分之二百九十〇 |
|||||||||
|
安裝長度（mm） |
C |
88 |
113 |
142 |
|||||||||
|
內徑（導向鉆孔）（mm） |
D V |
三十 |
40 |
50 |
|||||||||
|
內徑范圍H7（mm） |
D 1/2 |
30-95 |
40-130 |
50-170 |
|||||||||
|
內徑范圍H7（英寸） |
D 1/2 |
1.250“ - |
1.580“ - |
2.000“ - |
|||||||||
|
彈性體內徑（mm） |
D E. |
79 |
113 |
145 |
|||||||||
|
固定螺釘（DIN 916） |
? |
siehe Tabelle（abh?ngigvomBohrungsdurchmesser）** |
|||||||||||
|
距離（mm） |
G |
25 |
三十 |
40 |
|||||||||
|
縮短長度（mm） |
H |
69 |
89 |
110 |
|||||||||
|
每個輪轂的慣性矩 |
J 1 / J 2 |
40 |
147 |
480 |
|||||||||
|
約。重量（kg） |
|
12,5 |
25 |
53 |
|||||||||
|
速度標準（min -1） |
|
3.500 |
3.000 |
2.000 |
|||||||||
|
*速度平衡（10 3 min -1） |
|
10 |
8 |
6,5 |
|||||||||
|
CAD門戶 |
|
2500 |
4500 |
9500 |
|||||||||
|
2D / 3D數據 |
|
||||||||||||
